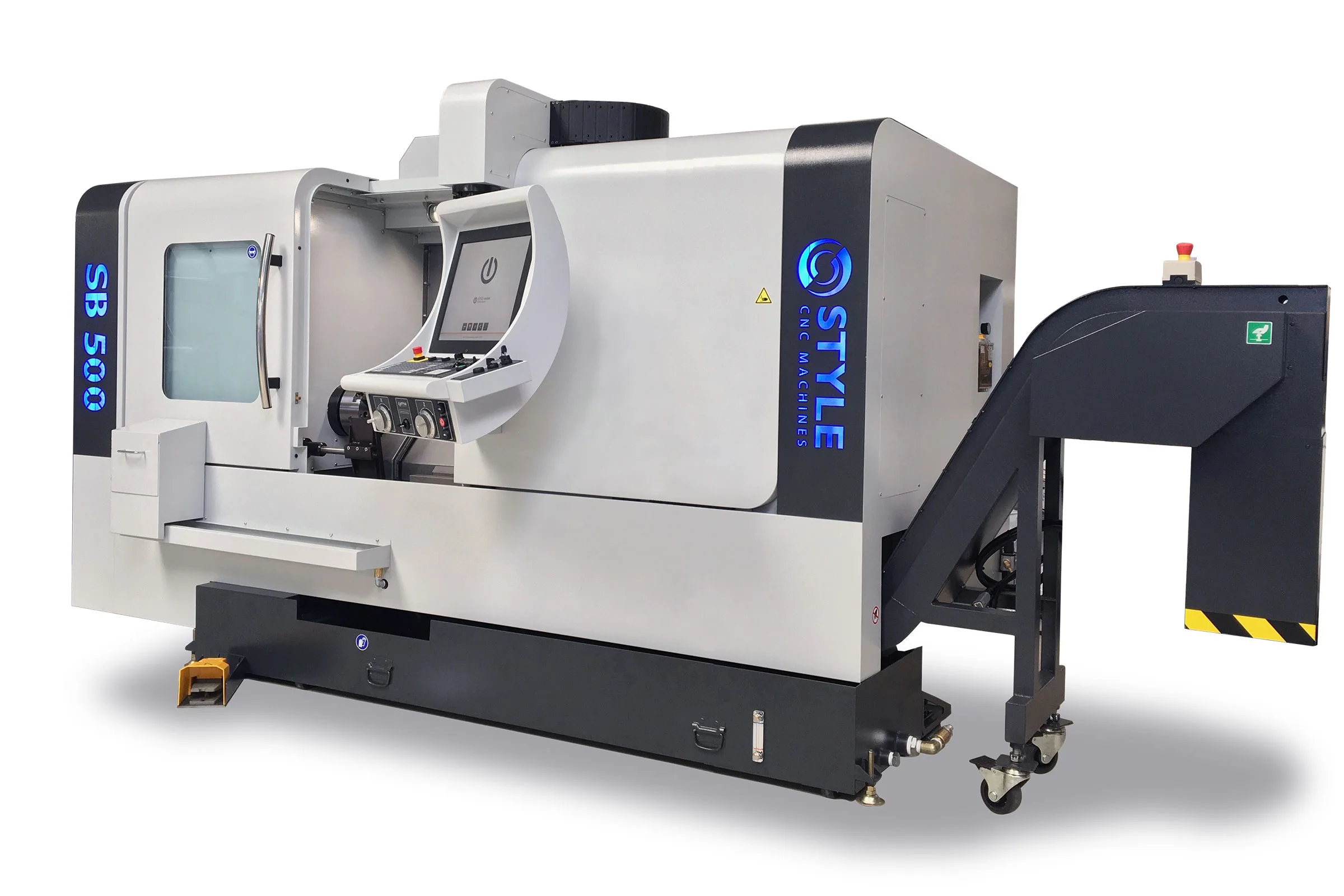

Sústruh CNC typu SB 500
Séria strojov so skloneným ložom STYLE pozostáva z troch modelov. Táto séria bola navrhnutá na základe znalostí a skúseností spoločnosti STYLE a našich zákazníkov, pričom ich požiadavky a očakávania sa premietli do strojov s rámom s uhlom sklonu 45 stupňov, vyrobeným z jedného kusu liatiny, ktorý zaisťuje vysokú nosnosť a stabilitu. Model STYLE SB500 je najväčším strojom so skloneným ložom v tejto sérii.
Kontaktujte nás
Hľadáte spoľahlivého dodávateľa CNC sústruhov?
Zaujíma vás CNC sústruh STYLE SB 500? Naša celosvetová sieť distribútorov je pripravená pomôcť vám nájsť správne riešenie pre vaše výrobné požiadavky. Kontaktujte ešte dnes svojho miestneho dodávateľa CNC sústruhov, aby ste si vyžiadali cenovú ponuku, získali odborné poradenstvo alebo sa dozvedeli viac o možnostiach CNC sústruhov STYLE.
Sústruh STYLE SB 500 CNC, najlepší sústruh so šikmým ložom pre odborníkov na sústruženie
Stručný prehľad CNC sústruhu STYLE SB 500:
- 45-stupňový rám odliaty z jedného kusu pre vysoké zaťaženie
- Široko rozmiestnené vodiace lišty zabezpečujú veľmi stabilnú oporu pre hornú podperu
- Sústružný priemer 610 mm
- Maximálne otáčky 3500 ot./min (15 / 18,5 kW)
- K dispozícii s ovládaním STYLE, ale aj s inými typmi ovládania
Optimálna produktivita a flexibilita vďaka jedinečnému systému riadenia STYLE na stroji SB 500
Všetky STYLE CNC machines dodávajú s unikátnym riadiacim systémom STYLE Control, vrátane modelu SB500. Medzi výhody tohto unikátneho riadiaceho systému patrí možnosť priameho importu súborov DXF, schopnosť spúšťať rozsiahle programy v G-kóde a 3D simulačný program, pomocou ktorého je možné vypočítať a otestovať výrobný čas. Séria SB bola navrhnutá s ohľadom na ergonómiu, aby bolo možné nástroje a obrobky ľahko vymieňať. 45-stupňová pracovná doska v kombinácii s ľahko otvárateľnými bezpečnostnými dverami uľahčuje nakladanie a vykladanie veľkých výrobkov.
Programovanie z kancelárie
Všetky programy, ktoré chcete frézovať, môžete uložiť na USB kľúč, ale je tiež možné pripojiť počítač frézky do vašej siete. To vám umožňuje programovať mimo stroja.
| Stroj | STYLE SB | 500 |
| Maximálny rozsah pohybu | mm | 612 |
| Odklápací kryt podvozku | mm | 390 (700) / 420 (1200) |
| Maximálny sústružený priemer | mm | 500 |
| Maximálna dĺžka sústruženého materiálu | mm | 700 / 1200 |
| Sklon podvozku | º | 30 |
| Hlavné vreteno | STYLE SB | 500 |
| Výkon hlavného motora | kW | 15 / 18,5 (18,5 / 22) |
| Maximálne otáčky vretena | rpm | 3500 (2700 / 2500) |
| Kónus vretena | A2-8 (A2-11 / A2-11) | |
| Vnútorný priemer vretena | ø mm | 86 (101 / 116) |
| Otvor cez ťahovú tyč | ø mm | 75 (90 / 105) |
| Priemer hydraulického skľučidla | ø mm | 250 (300 / 380) |
| Os X a os Z | STYLE SB | 500 |
| Rýchly pohyb v osi X / Z | m/min | 20 / 24 |
| Rýchlosť posuvu | m/min | 10 |
| Konfigurácia vodiacich lišt osí X a Z | Krabica |
| koncový skľučovadlový blok | STYLE SB | 500 |
| Pero | mm | ø 85 |
| Ťah brkom | mm | 120 |
| Zužujúci sa hrot | MT | 5 |
| Systém veže | STYLE SB | 500 |
| Typ výmeny nástroja | Servo / Hydraulika | |
| Typ kužeľovitého nástroja | BOT / VDI | |
| Veľkosť | 40 | |
| Počet nástrojových staníc | # | 12 |
| Rozmery stopky sústružníckeho nástroja | mm | 25 |
| Maximálny priemer vŕtacieho tyčového nástavca | ø mm | 40 |
| Všeobecné informácie | STYLE SB | 500 |
| Hmotnosť | kg | 5500 / 6000 |
| Rozmery stroja (d/š/v) | m | 3,0 x 1,8 x 1,8 3,6 x 1,8 x 1,8 |
